自立型,単独型
長450mm×幅450mm×高900mm,
重5kg, 速???mm/s
ライントレース,
ローラ,
アピール タワーへの入り口外側にあるブロアー2つのおかげで、タワーは入り口を閉めなくても、ボールがあがっていきます。たまに、タワーからボールが抜け無いことがありますが、タワー上部にセンサーを設置することで検知し、再試行する事で解消しています。
タワー入り口にある青色LEDは、その真下にあるカラーセンサーに向けて設置されています。これは、カラーセンサーでボールが入ったかどうかを判別できるようにするためです。
ローラー部分は、上方を大きく開けることで、ボールが詰まるのを防いでいます。
タワーは、ペットボトルの中に、透明なテープを貼ることで大きさを調整し、作成しました。

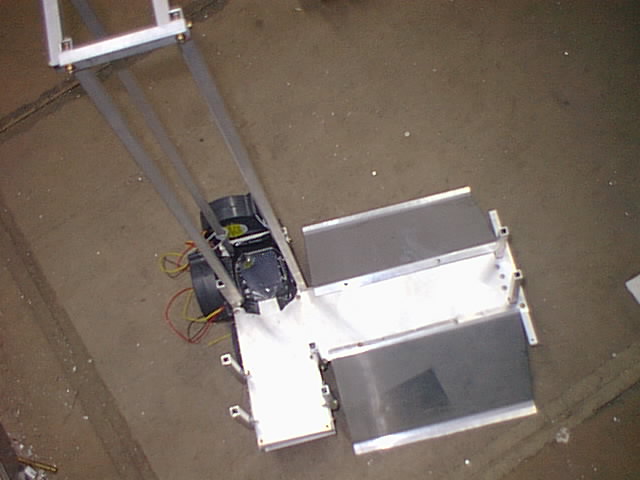

ロボットの特徴 5つのブロアーを利用してボールを持ちあげます。カラーセンサーを利用し、色を識別しています。色識別には、色の判明しているボールを事前にRGB空間上にサンプリングし、識別するボールとの距離を計算し判定しています。制御はH8上に機械研が独自に開発したモニターを搭載し、パソコンでプログラムを書き込み、行っています。
This robot use 5 fun and up balls.it uses collor sencer and H8.
| |
