テクニカルコース技術情報
タイムトライアルスイッチ
|

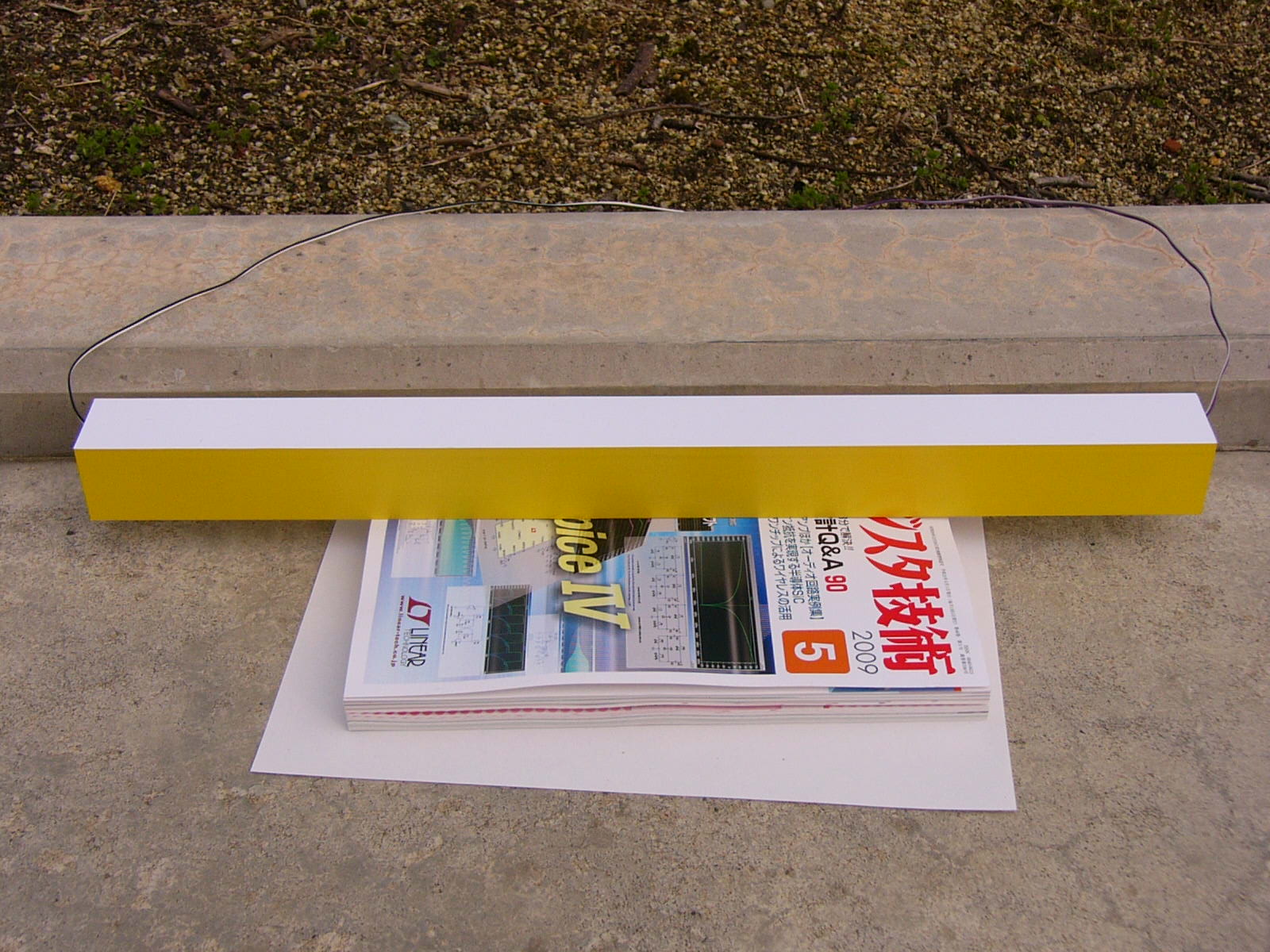

スイッチ正面 |
|

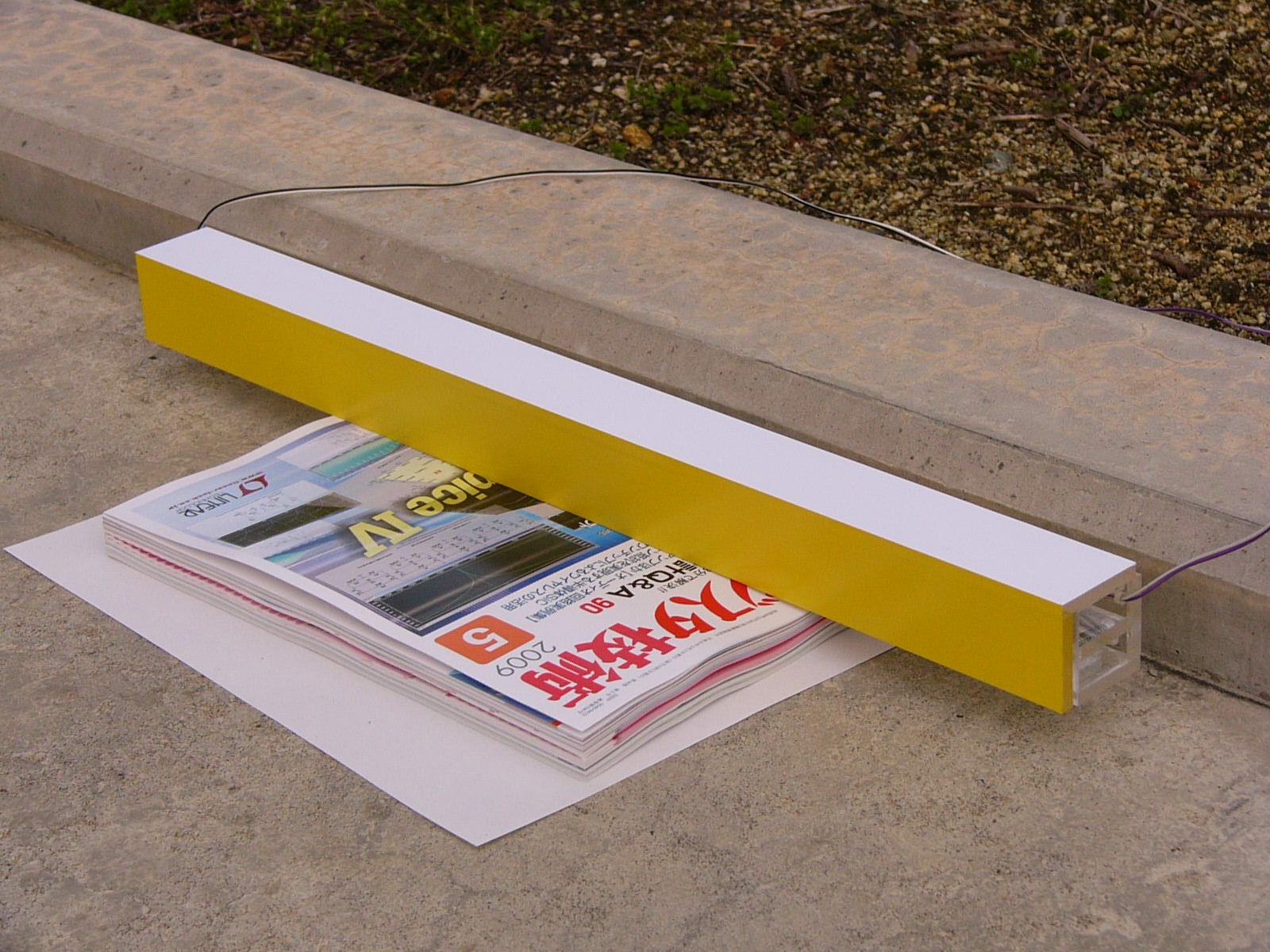

スイッチななめ |
|

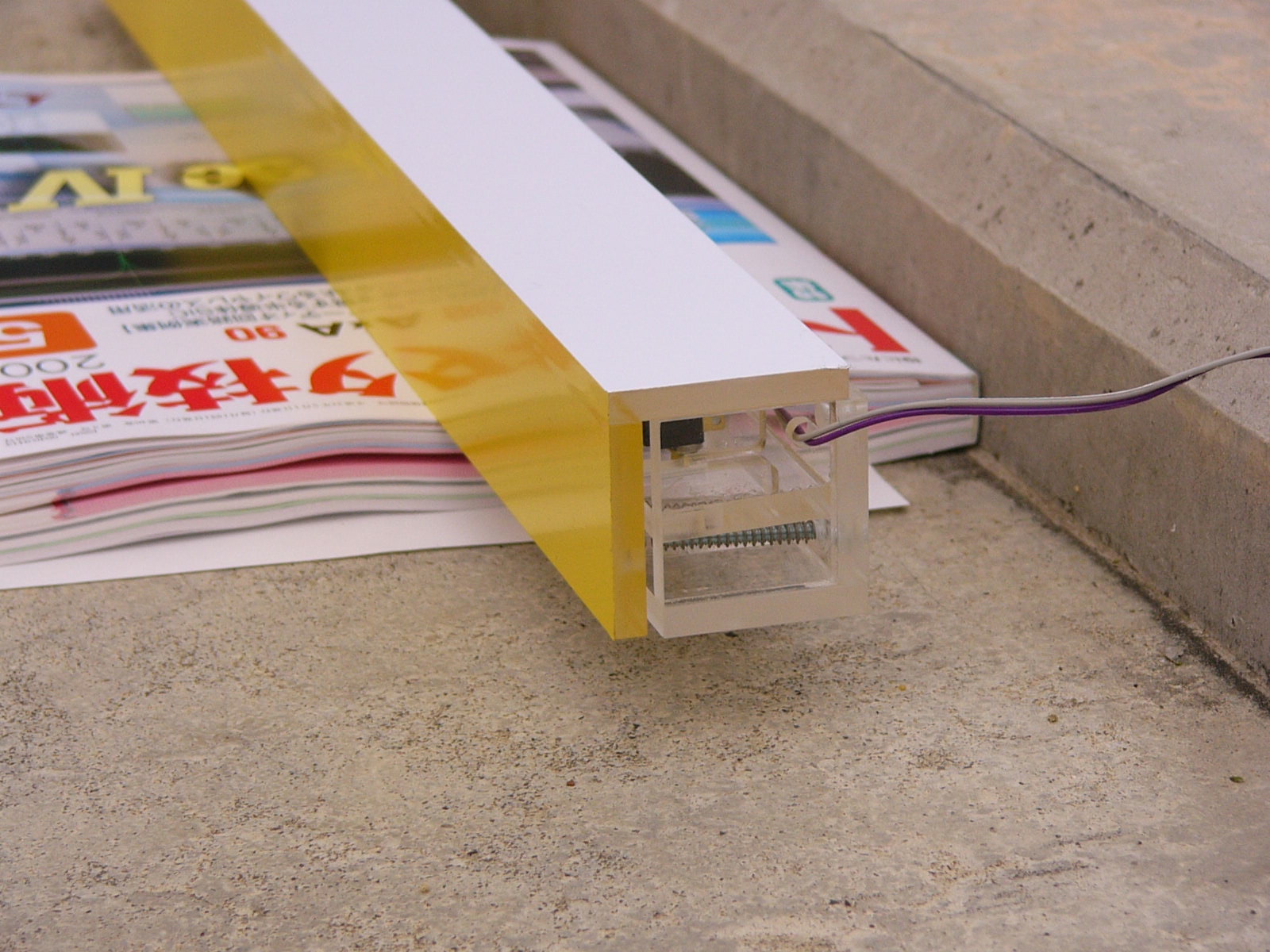

スイッチオフ(通常時) |
|

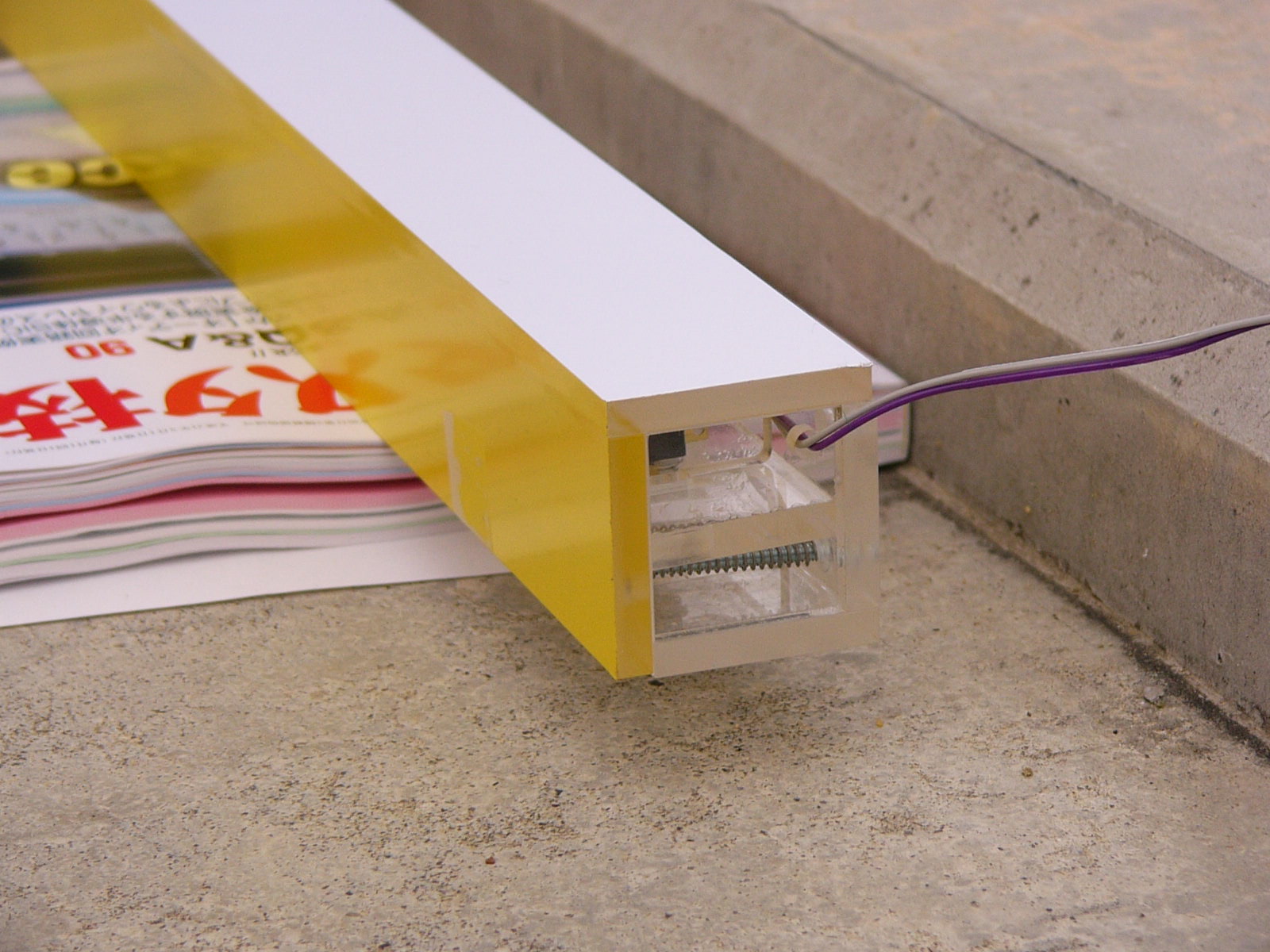

スイッチオン(押込時) |
タイムトライアルスイッチの仕様:
- 外形寸法 幅496mm 高さ40mm 奥行き[通常時:40mm/押し込み時:38mm]
- 材質:透明アクリル板 t5
- 表面:スタート台側側面 カッティングシート黄色/上面 同 白色 残りの面はアクリル板のまま
- スイッチ時の動き:水平方向押し込み(ストローク2mm)
- 検出:マイクロスイッチ(左右2カ所)
- 動作力:両端部分 2.5N 、中央部 5.0N未満 (フォースゲージで実測して、1.7/3.4N程度)
補足説明:
検出の確実性を増すため、スイッチおよび復帰バネは左右の2カ所に配置しています。
そのため、両端に近いところで押した場合は1個のみのスイッチ(およびバネ)が動作します(それでスイッチ操作として見なします)。
それに対して、中央部を押した場合、2個のスイッチとも動作するため、2倍の力が必要になります。
実物は右の写真をご覧ください。トラ技は色比較用です。
使用する3色の缶
大会として使用する缶は掲示板でお知らせしていましたが、
の3種、
赤:WONDA Mornig Shot
黄:WONDA 金の微糖
青:GEORGIA EMERALD MOUNTAIN Blend
を用いることとしました。
